压铆螺钉，其描述方式为FH，不锈钢的压铆螺钉型式为FHS，材持为SUS304。压铆螺钉应于机箱机箱钣金类的薄钣，安装简单方便。在薄板上预冲一个铆压孔（孔尺寸参考下面的技术资料），将压铆螺钉插入孔内，利用冲床或压铆机施力平压头部，压铆螺钉的齿会冷嵌压入薄板内，从而形成一个牢固的螺纹连接副且永久固定在薄板上。压铆螺钉，左图为碳钢FH型压铆螺钉规格：FH M3-10材质：10B21碳钢热处理：调质处

品牌：晟峰 S.F 表面处理：多种

0536-3390628

产品详情

压铆螺钉，左图为碳钢FH型压铆螺钉规格：FH M3-10
材质：10B21碳钢
热处理：调质处理表面硬度HV380~450 表面处理：3Cr+蓝白锌
在使用过程中在薄板上开一个孔(下附参选表），将压铆螺钉放入孔内，采用铆压设备平行的均匀的在头部平压（下附视频），压铆螺钉的头部下有齿纹压花，当压入后薄板在压铆螺钉的周围产生变形，和齿纹发生咬合现象，从而形成一个牢固的外螺纹。

不锈钢压铆螺钉：

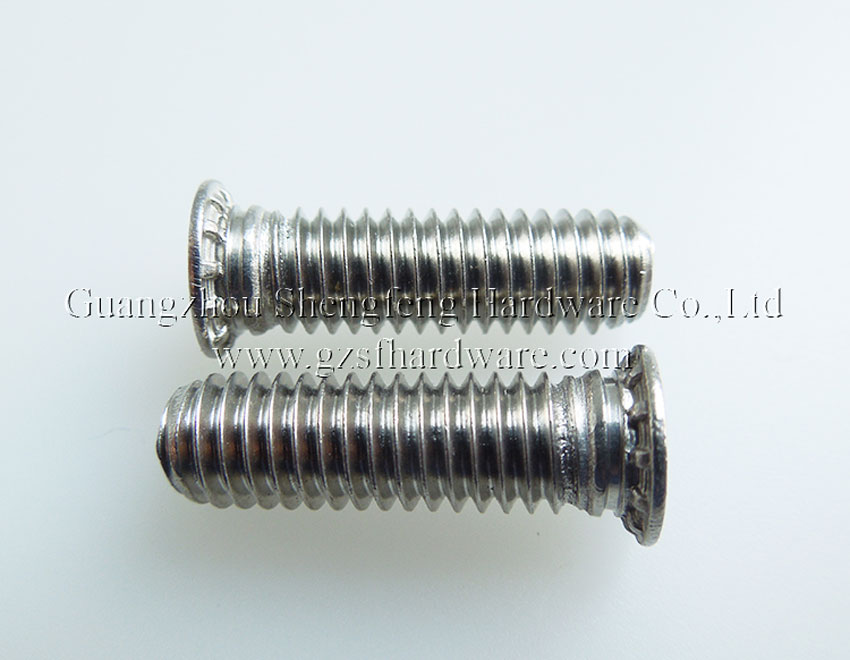

左图为FHS不锈钢压铆螺丝规格： FHS M8-16
材质：SUS304
表面处理：洗光，本色
采用一次性冷墩半成品成型加工搓牙机滚牙。螺纹100%符合螺纹通止规要求。
不锈钢压铆螺丝最大规格可达M8，常用规格参考如下尺寸

可按用要求订制特殊规格特殊尺寸的压铆螺钉，可选材质除了碳钢和不锈钢可同也可提供如铜的压铆螺钉。
标准品有安全库存，订制压铆螺钉或缺货的正常品交货及时，需4天左右。
除了圆头压铆螺钉，苏州泛沃亦可提供六角压铆螺钉及不锈钢六角压铆螺钉等，具体技术资料请参考THF,NFH,HFH
左图为加厚型的HFH压铆螺母,头部咬花棱角分明，更牢固于铆接嵌入板中，点击左图可查看这款HFH压铆螺钉的大图左图实样规格：M10*30

压铆螺钉标准,尺寸及规格表

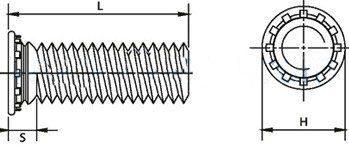

图纸：

以下为公制规格压铆螺钉标准：单位MM

螺纹X螺距	型号TYPE		螺纹代号	长度码 LENG-CODE "L" ±0.4										最小板厚	板孔径	连接零件的最大孔	H	S	最小边距
螺纹X螺距	碳钢	不锈钢	螺纹代号	长度码 LENG-CODE "L" ±0.4												连接零件的最大孔
THREAD SIZE	10B21	SUS304	CODE	(LENGTH CODE IN MILLIMEATRS)												MAX-HOLE
THREAD SIZE	10B21	SUS304	CODE	(LENGTH CODE IN MILLIMEATRS)											+0.08	MAX-HOLE	±0.4	MAX
M2.5x 0.45	FH	FHS	M2.5	6	8	10	12	15	18	-	-	-	-	1	2.5	3.1	4.1	1.95	5.4
M3x0.5	FH	FHS	M3	6	8	10	12	15	18	20	25	-	-	1	3	3.6	4.6	2.1	5.6
M3.5x0.6	FH	FHS	M3.5	6	8	10	12	15	18	20	25	30	-	1	3.5	4.1	5.3	2.25	6.4
M4x0.7	FH	FHS	M4	6	8	10	12	15	18	20	25	30	35	1	4	4.6	5.9	2.4	7.2
M5x0.8	FH	FHS	M5	-	8	10	12	15	18	20	25	30	35	1	5	5.6	6.5	2.7	7.2
M6x 1	FH	FHS	M6	-	-	10	12	15	18	20	25	30	35	1.6	6	6.6	8.2	3	7.9
M8x 1.25	FH	FHS	M8	-	-	-	12	15	18	20	25	30	35	2.4	8	8.6	9.6	3.7	9.6
M10x 1.5	FH	FHS	M10	-	-	-	12	15	18	20	25	30	35	2.4	10	10.6	12.7	3.7	10.6

以下为为美制(英制)规格压铆螺钉尺寸规格表,单位:inch英寸,

注：以下长度码仅为代号，实际长度为"L/16"英寸

螺纹尺寸	型号TYPE		螺纹代号	长度码 LENG CODE "L" ±0.15										最小板厚	板孔径	连接零件的最大孔	H	S	最小边距
THREAD SIZE	碳钢	不锈钢	螺纹代号	长度码 LENG CODE "L" ±0.15
	10B21	SUS304	CODE	(LENGTH CODE IN 16THS OF AN INCH)
	10B21	SUS304	CODE	(LENGTH CODE IN 16THS OF AN INCH)											+.003		±.015	MAX
.086-56 (#2-56)	FH	FHS	256	4	5	6	8	10	12					.040	.085	.105	.144	.075	.187
.112-40 (#4-40)	FH	FHS	440	4	5	6	8	10	12	14	16	20	NA	.040	.111	.135	.176	.085	.219
.138-32 (#6-32)	FH	FHS	632	4	5	6	8	10	12	14	16	20	24	.040	.137	.160	.206	.090	.250
.164-32 (#8-32)	FH	FHS	832	4	5	6	8	10	12	14	16	20	24	.040	.163	.185	.237	.090	.281
.190-24 (#10-24)	FH	FHS	024		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.190-32 (#10-32)	FH	FHS	032		5	6	8	10	12	14	16	20	24	.040	.189	.210	.256	.100	.281
.250-20 (1/4-20)	FH	FHS	0420			6	8	10	12	14	16	20	24	.062	.249	.270	.337	.135	.312
.313-18 (5/16-18)	FH	FHS	0518				8	10	12	14	16	20	24	.093	.311	.333	.376	.160	.375

压铆螺钉的安装方法，及其注意事项

本页上面的安装示意图已通过动画的方式简要表达了压铆螺钉的安装方法。为了看了更清楚一点，我们将它放大了一些，如上图。

1，先将压铆螺钉放入预先准备好的工装设备中，这具工装已装预留有孔，孔的直径大于螺钉的螺纹外径。

2，根据产品规定的安装力施压安装到位。这里要注意的是在施压中，产品头部排出的板料需要平稳、均匀流入筋键周边和容槽内。
所谓“规定的安装力”请参考本页下面列出的压铆螺钉安装力推出力扭出力等标准。

3，安装结束之后，安装板外表平稳，装置作用牢靠，并且商品具有接受高扭出力和高推出力的功能。
在整个安装过程中，螺栓装置在1.51mm的板料或高于该厚度的薄板中时，下模上需有一个容得下螺栓的通孔，而在板料厚度小于1.51mm的情况下，下模需求加工一个沉孔，以便螺栓头部进入下模而使之顺畅压入板料。

4，前面有提及，镀锌板或冷扎板硬度不高于HRB70，不锈钢板不高于HRB80.

5,值得一提的是，SUS304不锈钢板并不适于用FHS的不锈钢螺钉，FHS不锈钢螺钉其实适用于铝板和铜板的，304不锈钢板用FH4类的不锈铁压铆螺钉更合适。因为FH4不锈铁螺钉经过真空热处理后硬度可达HRC45以上。
我们上面的价格表或规格表中并未列出FH4这类螺钉，但是可以供应。

FH FHS类压铆螺钉的安装力及推出力扭力等参数标准

螺钉铆接安装好之后的测试标准如下
这是公制规格的测试标准：

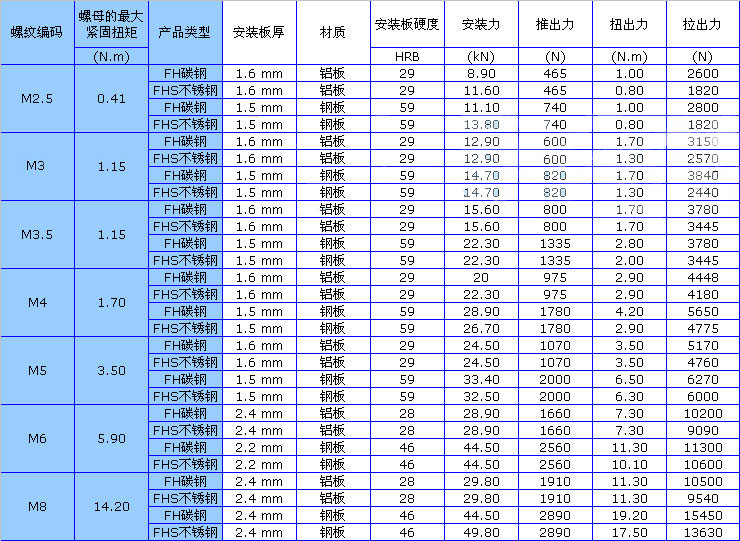

压铆螺钉安装力及测试标准

这是美制规格的安装力推出力等标准：

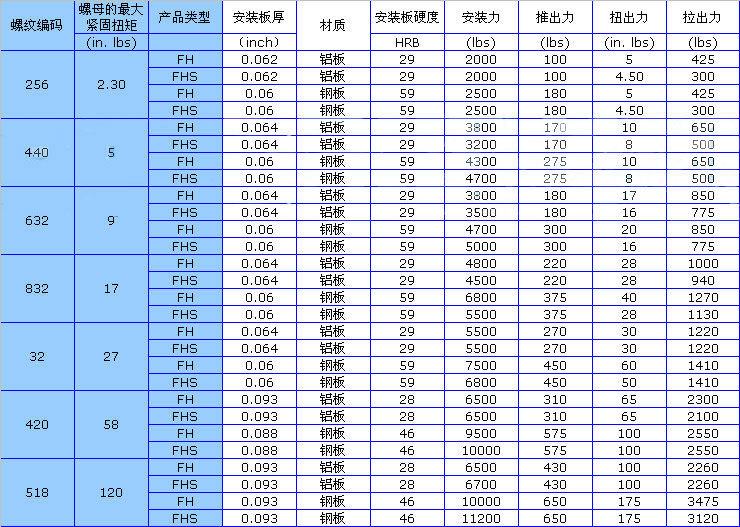

美制压铆螺钉的测试标准

压铆螺钉的规格及其表示方法

上面的表格中列出了所有常用的压铆螺母规格，小到M2.5-6大至M8-35,更大规格我们没有列出，可根据客户要求订制
压铆螺钉的规格描述规则示例：
FHS-M6-15
FHS-表示不锈钢压铆螺钉,而不是碳钢的FH
M6-螺纹
15-长度
ZU-电镀代号，蓝锌
用动画来表示更加形象一点：

压铆螺钉的材质、热处理、硬度及表面处理

压铆螺钉类型	材质	热处理	硬度	表面电镀
FH	10B21	调质	HRC31-35	默认蓝白锌48H
FHS	SUS304	无		本色
FH4	SUS410	真空淬火	HV450-520	本色

压铆螺钉的使用说明

1、FH压铆螺钉（FHS不锈钢压铆螺钉）系列产品中，FH的材料为中碳钢，经过淬火后表面处理，用户可根据需要按表中型号选择订货，也可以特别要求订制。　
2、选用压铆螺丝时，必须根据所用材料厚度，其板材的要求，低碳钢版材应当必须小于70HRB，不锈钢板材必须小于80HRB。　　
3、加工板材孔必须对应表中给定值，按照0-0.075mm的公差加工，建议冲孔。　　
4、安装压铆螺钉时必须通过压铆来实现，其压力根据板材及螺钉头部尺寸而变化，不可用冲床冲压安装。

大图赏析

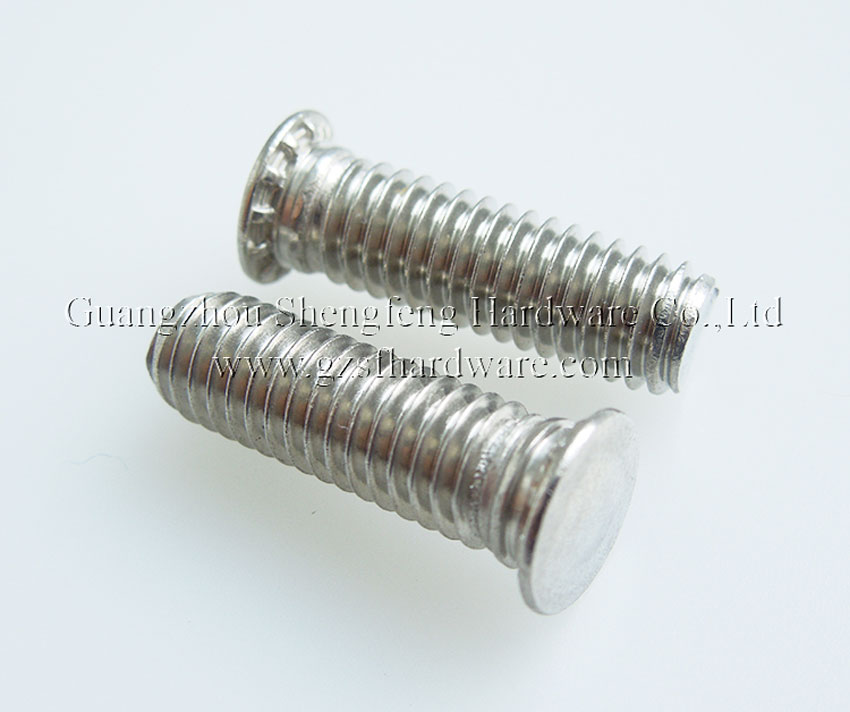

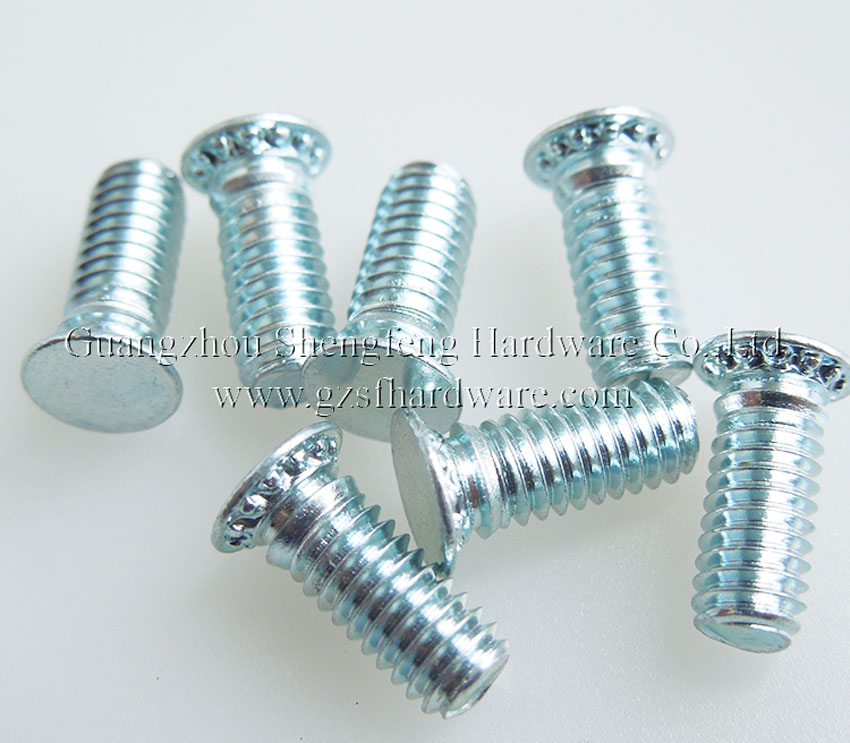

下图是典型的FH类压铆螺钉：
FH的压铆螺钉

作为对比，以下一款HFH重型压铆螺钉，相对上面的FH螺钉，这款HFH重型压铆螺钉的头部更大更厚，花齿所占比也更多：

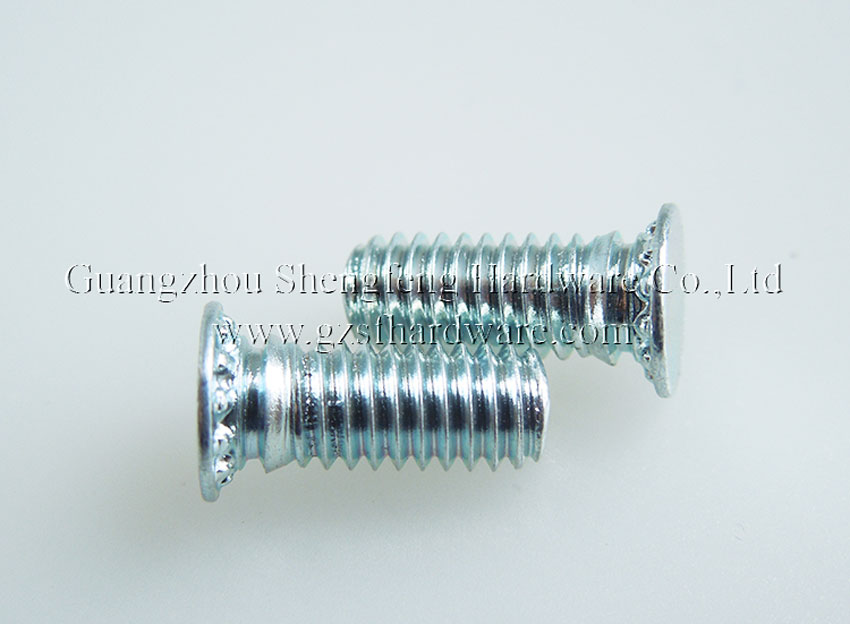

再对比一组不锈钢压铆螺丝（即FHS)的图片：

FH:
